昶艾智造丨新一代医用氧检测设备

医用氧检测设备

科学仪器是科学技术发展的重要前提和根本保障。基于《中国药典》2022年5月最新版医用氧检测标准 ，昶艾秉持“质量为基，服务为本”的匠人精神，统筹安排、努力钻研，科学生产，确保昶艾医用产品，品质高效、分析快速、检测精准。

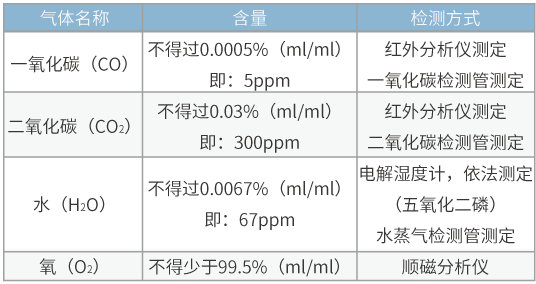

一、中国药典要求

国家药品监督管理局-国家药品标准修订件

药品名称：氧药品标准

标准编号：《中国药典》2020年版二部

执行日期：2022年05月22日

二、产品介绍

昶艾根据《中国药典》和GMP最新医用氧检测认证标准，推出针对不同需求的多种解决方案。

三、产品方案

方案一：

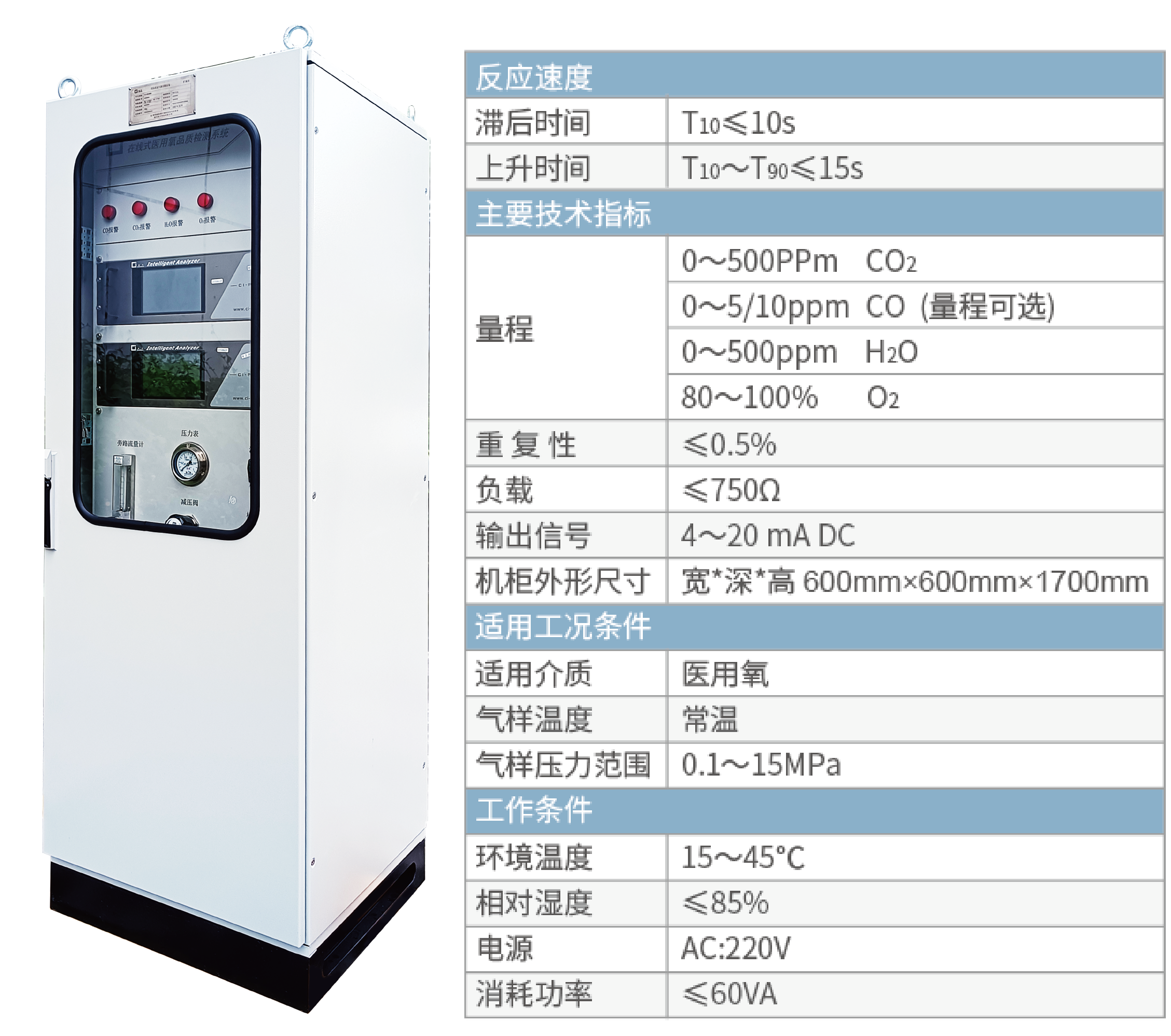

在线式医用氧品质检测系统

适用于空分装置ASU连续在线检测

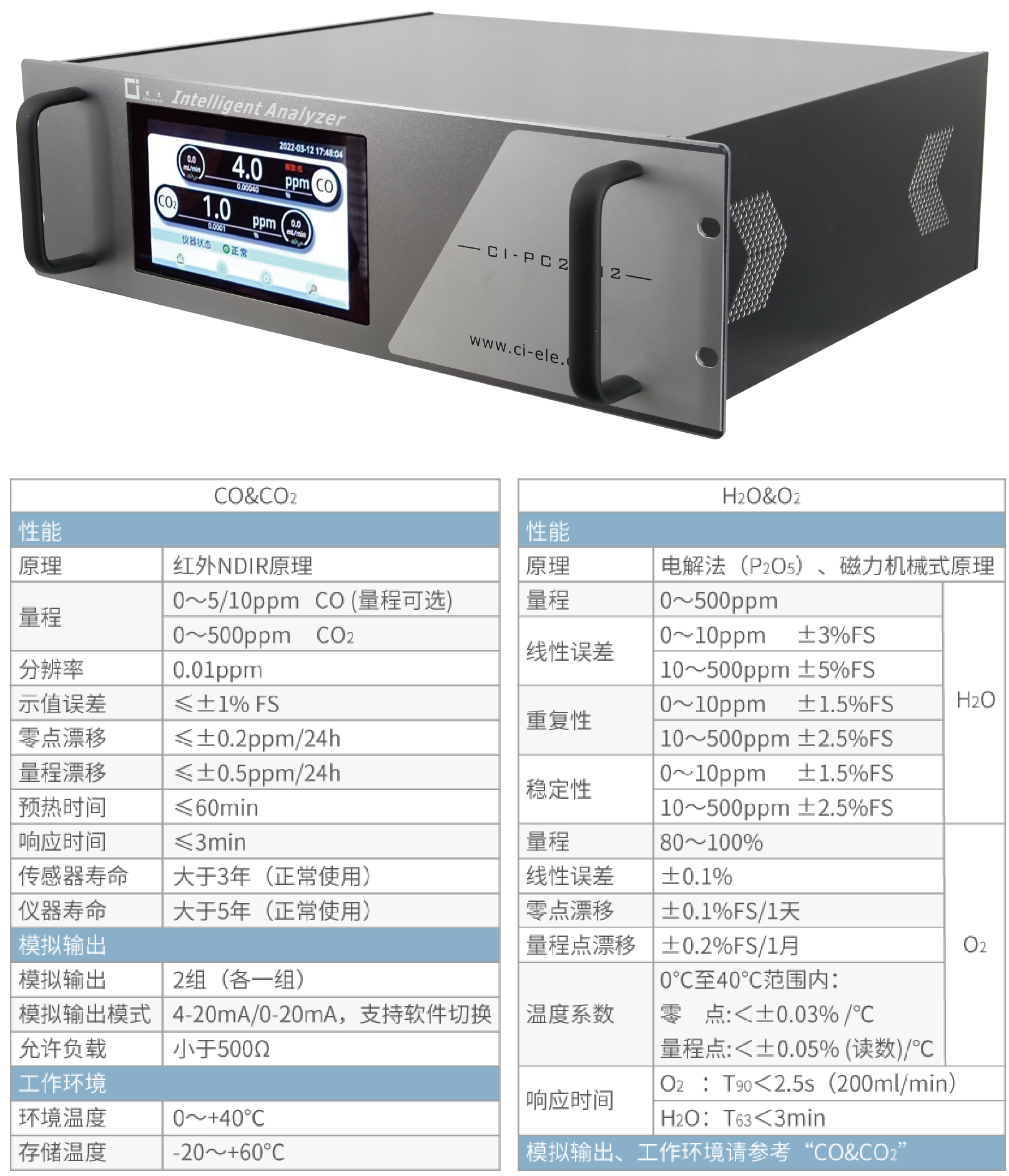

方案二：

双组分检测产品

CO&CO₂ || H₂O&O₂

适用已有部分设备企业，扩增未有组分

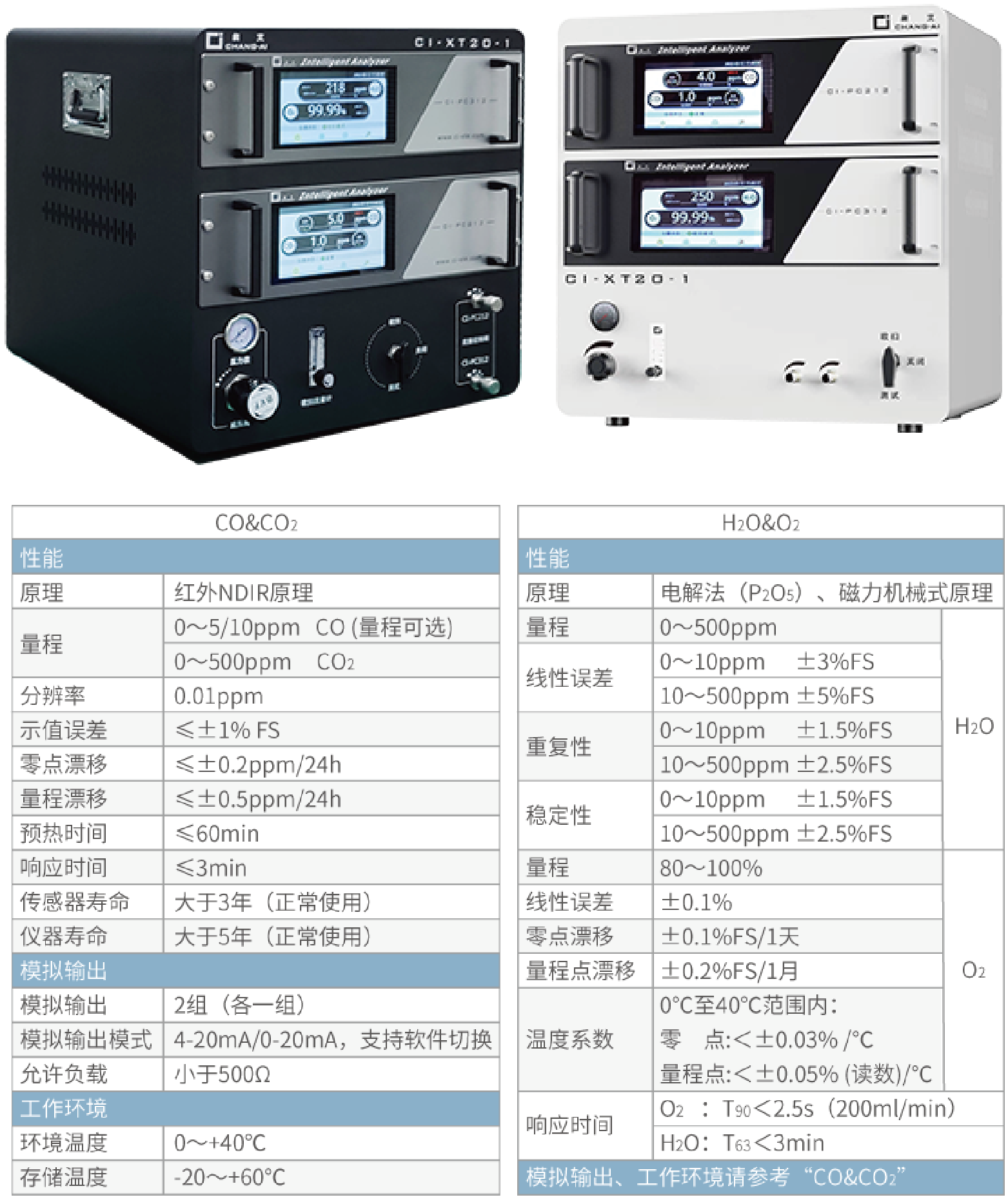

方案三：

台式医用氧品质检测系统

适用于氧气分装、灌装、液氧槽车等移动检测

四、医用氧品质检测分析仪原理

1.红外检测技术

1)原理:

大部分有机和无机多原子分子气体在红外区有特定吸收波长。当红外光通过待测气体池时，这些气体分子对特定波长的红外光有吸收作用，并且其吸收关系服从朗伯比尔吸收定律。通过测量吸收窗和未吸收窗的光强，可以计算出待测气体的浓度。

2) 产品优势比较

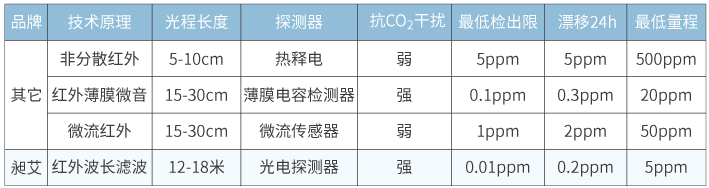

与同行技术的对比：

2.P₂O₅技术

1)原理:

用涂敷了磷酸的两电极形成一个电解池，在两电极间施加一直流电压，气体中的水分被池内作为吸湿剂的五氧化二磷膜层连续吸收，生成磷酸，并被电解为氢和氧，同时五氧化二磷得以再生。当吸收和电解达到平衡后，进入电解池的水分全部被五氧化二磷膜层吸收，并全部被电解。反应过程可表示为：

2)优势:

✦搭载自主核心技术的EPC流量控制系统、数字式闭环控制单元。超高精度的流量控制，降低流量及压力不稳定对测量影响；

✦停机时传感器自动保护，防止含有高浓度H₂O的气体进入传感器，有效延长传感器使用寿命，降低维护成本；

✦当H₂O浓度超出设定值时，将自动切断气路，避免传感器长时间处于高浓度环境中影响传感器寿命；

✦传感器自带精准恒定温度控制系统；

✦“零本底”检测技术，“零本底”指仪器的本底显示为0；

✦精准稳压电源和传感器精准恒温控制器（控制精度±0.01℃）；

✦精密设计的样气处理系统，死体积降到最小。

3.顺磁氧技术

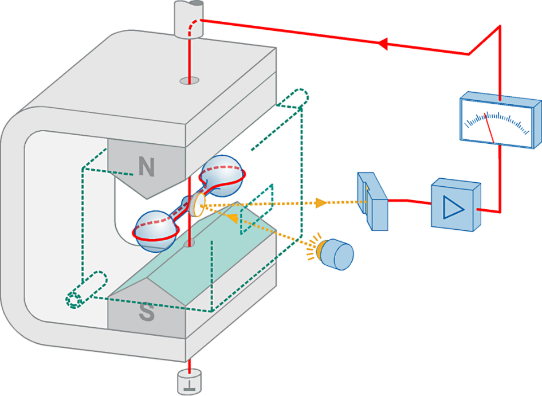

1) 磁氧原理

传感器由一对充满氮气的石英玻璃哑铃球组成，哑铃球周围环绕有一根铂丝，形成电反馈回路，哑铃球悬垂在磁场中，正中

装有一个小反射镜。由于“磁悬浮”效应，当哑铃周围有氧分子时，在磁场作用下，产生偏转力矩，这个偏心力矩和包围测试

体的气体的体积磁化率成正比。即和被测气体中氧气的含量成正比，此回路中电流值与氧浓度成正比，保证从0到100VOL%

测量值的绝对线性。

2) 优势

✦可靠性：完全机械性结构，区别于机电一体，更稳定可靠；

✦稳定性：自带平衡零点系统，避免振动对测量的影响；

✦参比气：无需参比气，全量程线性；

✦压力补偿：自带自适应压力补偿功能；

✦控温：自带高精度温度控制系统，保证测量的稳定与精准；

✦分析仪具备双单位显示（界面同时显示两种单位ppm/% VOL.），快捷切换，满足不同需求。

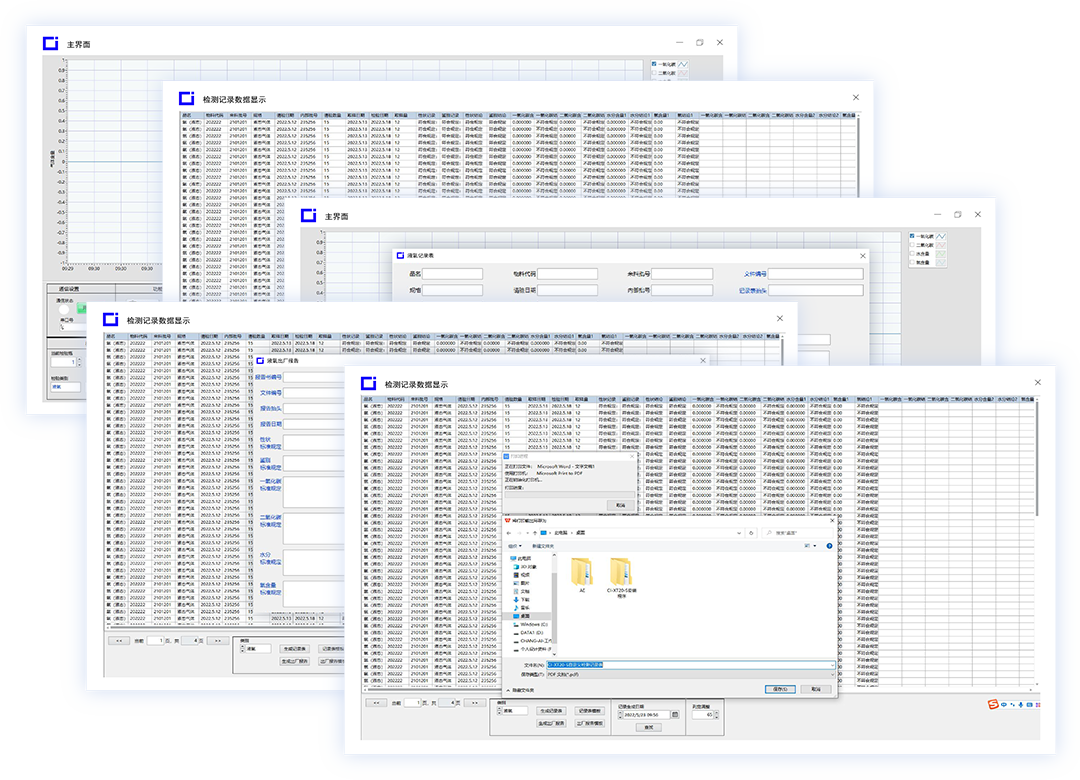

五、医用氧管理平台

✦对仪器分析指标进行监控，生成全项目参数的过程曲线趋势；

✦设置自适应检验判断标准，实现产品检验连续自动化；

✦根据检验结果生成检验数据记录、记示表和检验报告，支持自动备份与打印；

✦具有检验报告和记录表自己定义功能，为客户带来更多便捷。

助力企业运营效率提升 实现生产自动化

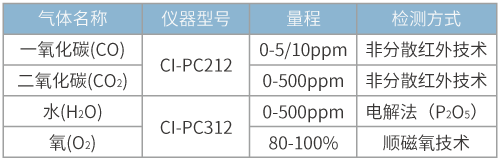

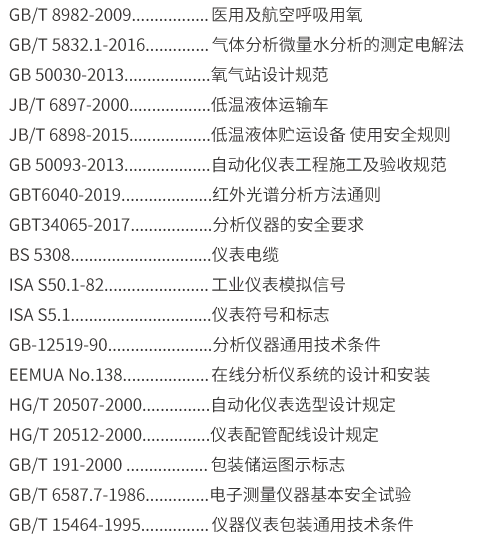

  六、适用规则与标准一览

产品设计，研发，生产，服务通过GB/T 19001-2016 及 ISO9001∶2015质量管理体系认证。

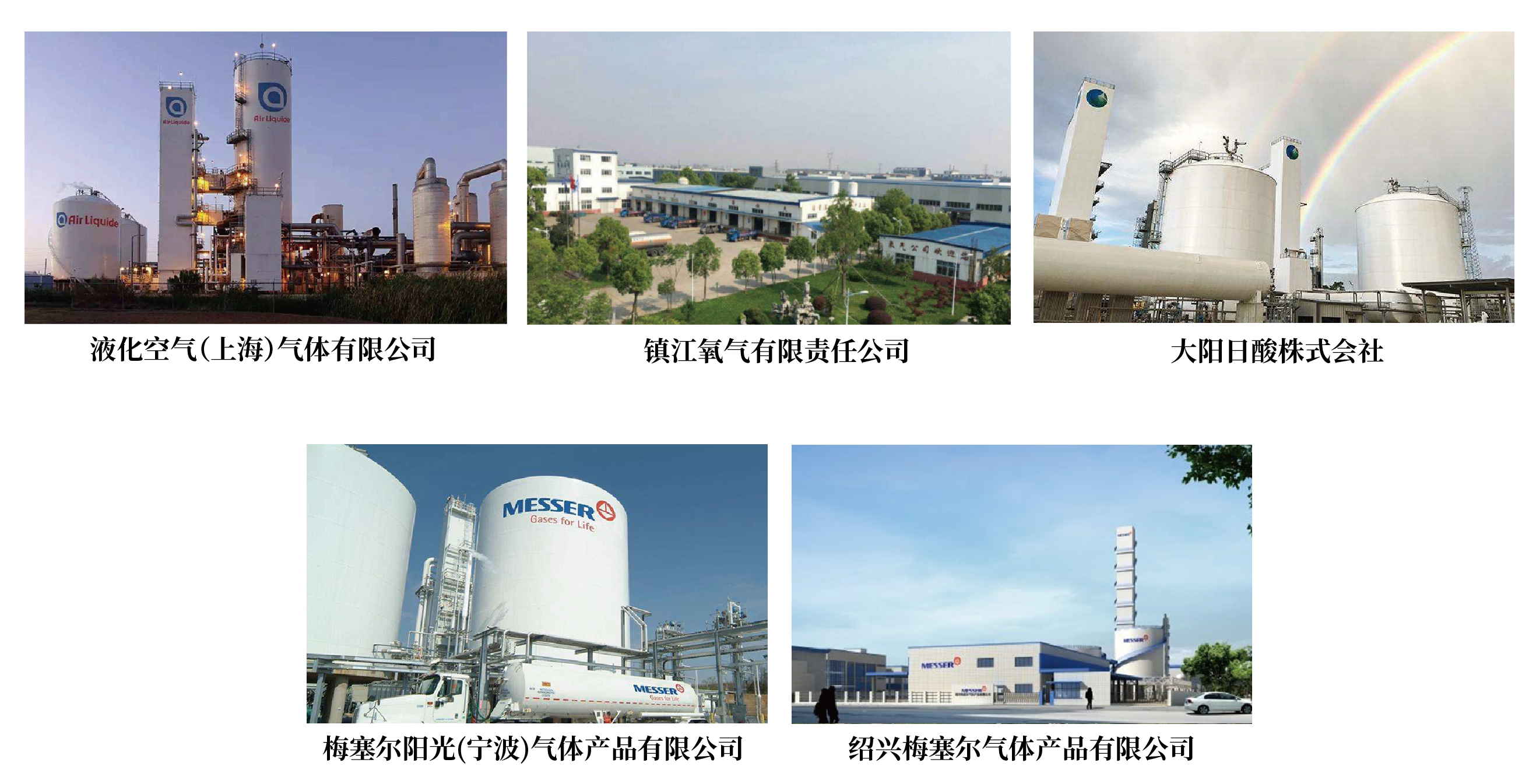

   七、部分合作客户
